通線[2012]8001柵欄
|
|
|
|
MH-001
|
MH-002
|
|
|
|
|
MH-003
|
MH-004
|
|
|
|
|
MH-005
|
MH-006
|

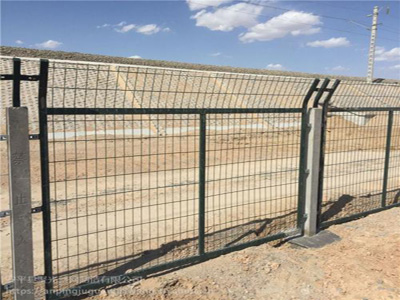

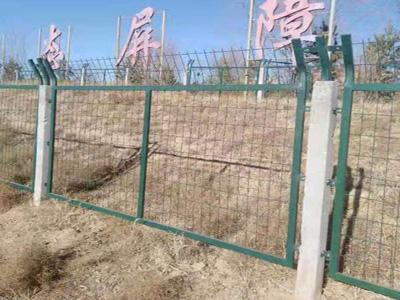

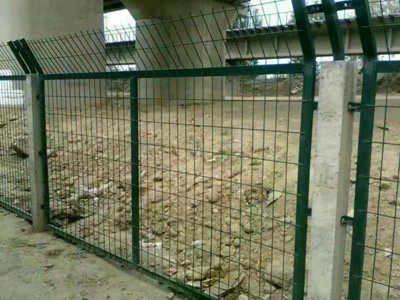

《鐵路線路防護柵欄》（通線【2012】8001），2.2m高度鋼筋混凝土防護柵欄加0.5m刺絲滾籠。

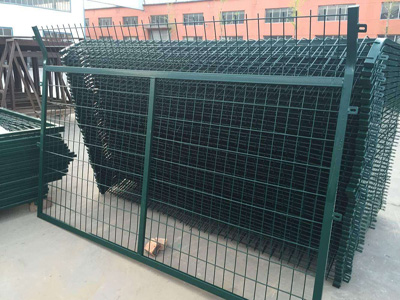

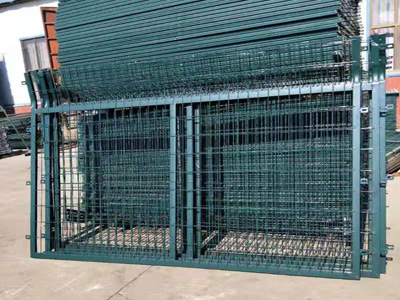

規格:網絲(mm) 4mm網孔(mm) 75mm*150mm網片(mm) 2760mm*1797mm邊框(mm) 30mm*50mm*2mm基礎尺寸(mm) 600mm*600mm*700mm
技術要求:刀片刺繩由沖切鋼板采用機械壓軋在鋼絲上成型，刀刺寬度22mm，兩刃垂直間距15mm，刀刺縱向間距34mm，芯絲直徑為2.5mm。刀片采用厚度0.5mm的Q195鋼板沖切制作，芯絲由HPB300Φ6.5mm高線鋼絲冷拔加工。上部向外折角30°焊接成型后整體鍍鋅并進行熱浸塑處理。鍍鋅量270g/㎡，浸塑厚度0.8mm-1.2mm。
刺絲滾籠采用刀片刺繩繞圈后相臨兩圈每隔120°用刺絲連接卡固定，張開后形成蛇腹網狀；閉合后刀片刺繩圈徑為50cm，張開后每交叉圈安裝間距20cm，直徑不小于45cm.。
刺絲滾籠由刺絲連接卡扣與固定在刺絲滾籠支架上的縱向拉筋相連接，縱向拉筋與支架的連接采用Φ2.5mm的冷拔鍍鋅鋼絲繞2圈后擰緊固定。支架設置在跨度3m防護柵欄的立柱和跨中位置，其它跨度僅設置于立柱上部，支架與防護柵欄采用支架抱箍連接。
刺絲滾籠的下緣距離鋼筋混凝土防護柵欄上緣的垂直距離為0.05m。
